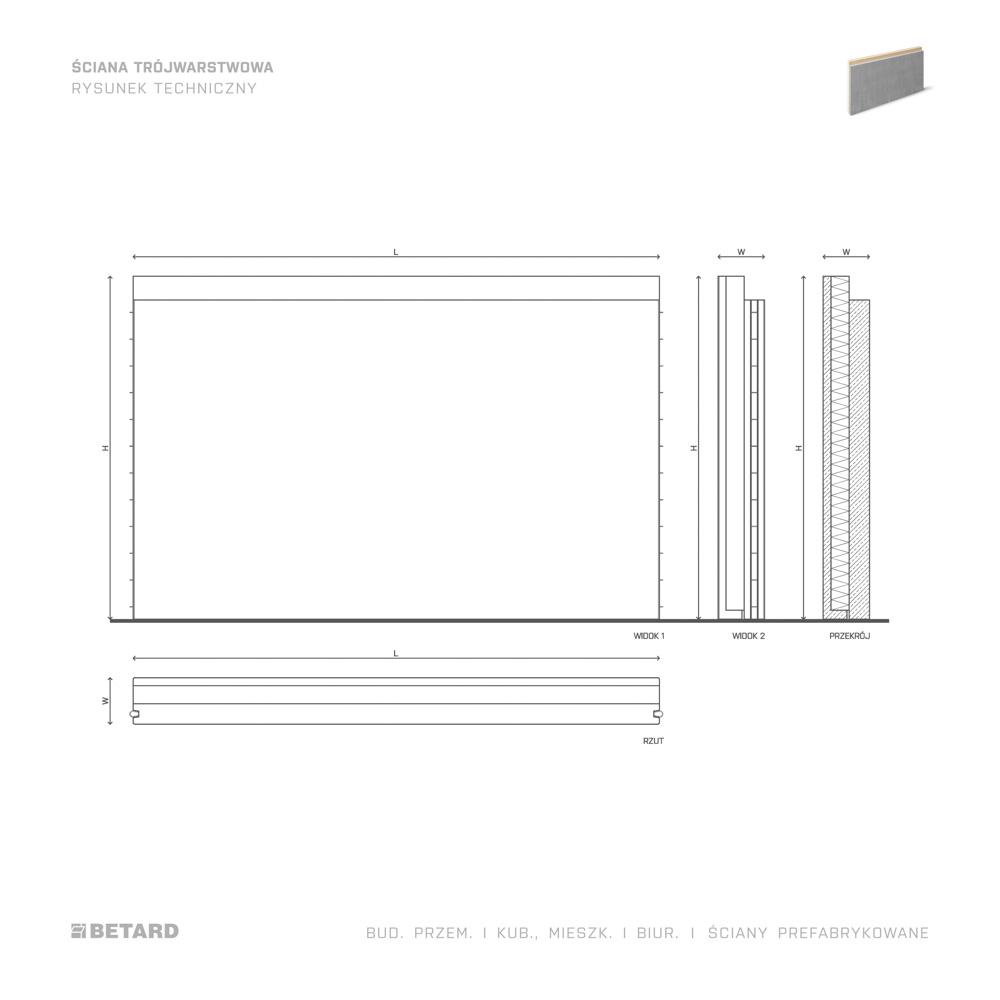

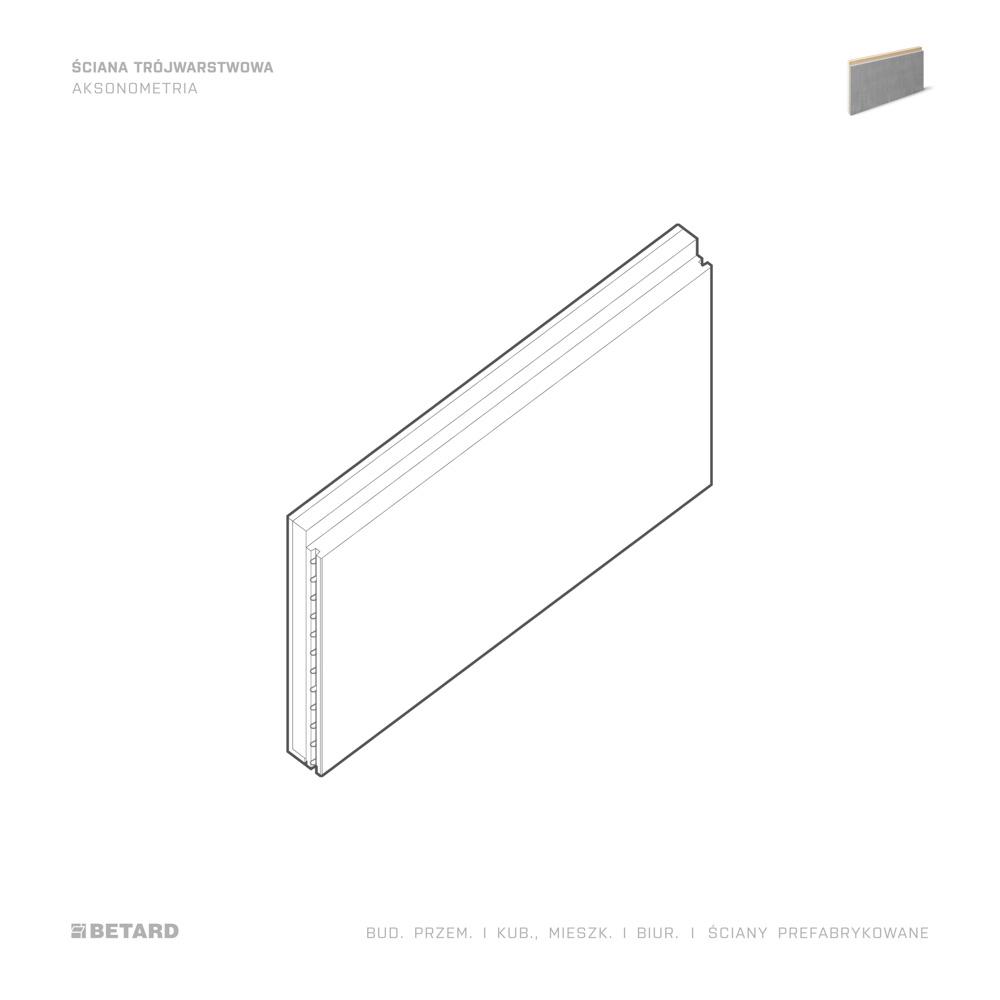

Ściana trójwarstwowa - aksonometria
Ściana trójwarstwowa - rzut

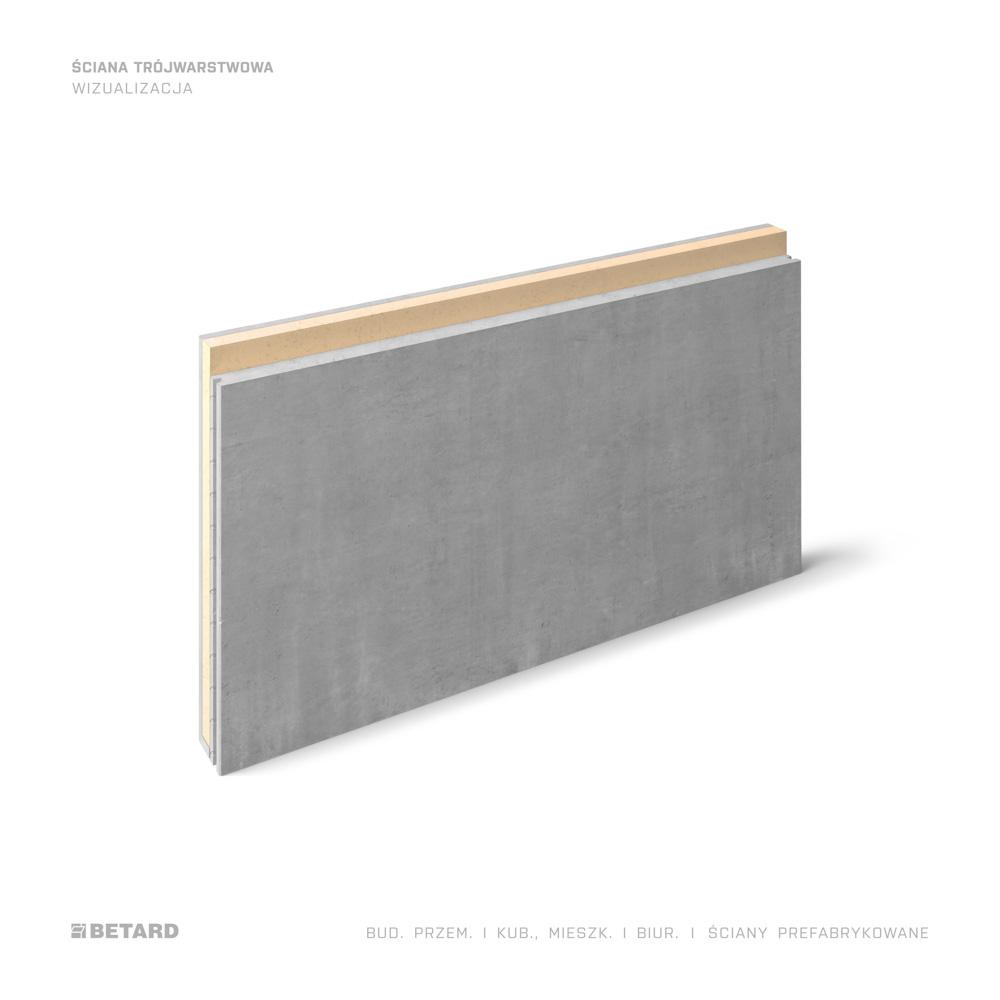

Ściana trójwarstwowa - wizualizacja

PRZEWIŃ ZDJĘCIE

  • Ściana trójwarstwowa - aksonometria
  • Ściana trójwarstwowa - rzut
  • Ściana trójwarstwowa - wizualizacja

    + WIĘCEJ

Ściany

Ściana trójwarstwowa

Ściany warstwowe są produkowane w przygotowanej formie na specjalistycznych stołach, dzięki czemu otrzymujemy gładką powierzchnię zewnętrzną od stołu. Na przygotowanym podłożu układane jest zbrojenie jak również system łączników składający się z kotew płaskich, pierścieni i szpilek kotwiących. Po zalaniu warstwy elewacyjnej mieszanką betonową, montowana jest warstwa izolacyjna. Po osiągnieciu wymaganej wytrzymałości, na warstwę izolacji układane jest zbrojenie warstwy konstrukcyjnej, a następnie warstwa zostaje wypełniona mieszanką betonową.

Zakres stosowania

  • → Ściany osłonowe np. elewacyjne
  • → Ściany korytarzowe działowe o podwyższonej izolacyjności akustycznej lub wydzielenia stref p.poż
  • → Ściany nośne elewacyjne lub wewnętrzne o podwyższonej izolacyjności akustycznej oraz termicznej np. ściany wydzielające komunikację od strefy mieszkaniowej

UDOSTĘPNIJ:

  • Udostępnij pocztą
  • Udostępnij linkedin
  • Udostępnij facebook

CECHY PRODUKTU

  • Ikona przedstawiająca symbol strzałki

    Szybkość

    Szybkość realizacji

  • Ikona przedstawiająca symbol strzałki

    Ograniczenie prac

    Minimalizacja sprzętu na budowie oraz ograniczenie prac związanych z szalowaniem

  • Ikona przedstawiająca symbol strzałki

    Jakość

    Wysoka jakość elementów

  • Ikona przedstawiająca symbol strzałki

    Powierzchnia

    Jedna strona od formy, fazowane krawędzie

  • Ikona przedstawiająca symbol strzałki

    Warstwy

    Ściany warstwowe z zewnętrzną powierzchnią licową lub z nadaną fakturą

SZCZEGÓŁY PRODUKTU (TECHNOLOGIA)

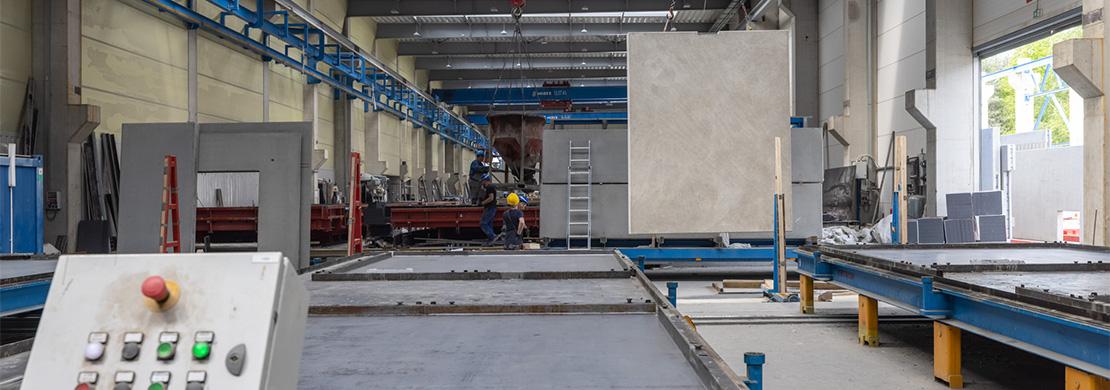

Proces produkcji ścian warstwowych

Proces produkcji ścian warstwowych

Ściany warstwowe są produkowane w przygotowanej formie na specjalistycznych stołach, dzięki czemu otrzymujemy gładką powierzchnię zewnętrzną od stołu. Na przygotowanym podłożu układane jest zbrojenie jak również system łączników składający się z kotew płaskich, pierścieni i szpilek kotwiących. Po zalaniu warstwy elewacyjnej mieszanką betonową, montowana jest warstwa izolacyjna. Po osiągnieciu wymaganej wytrzymałości, na warstwę izolacji układane jest zbrojenie warstwy konstrukcyjnej, a następnie warstwa zostaje wypełniona mieszanką betonową.

Możliwości produkcyjne ścian warstwowych

Możliwości produkcyjne ścian trójwarstwowych

Gabaryty ściany ograniczone są jedynie wielkością stołów roboczych, jak również wymaganiami transportowymi. Produkujemy ściany nawet o grubości 50 cm. Do uzyskania wysokiej jakości prefabrykatu warstwowego należy stosować beton o minimalnym wskaźniku cementowo-wodnym, stosować materiały nienasiąkliwe do wykonania warstwy izolacji, unikać zbyt długiego zagęszczania i kontaktu wibratora z elementami kotwiącymi.

Możliwości projektowe ścian warstwowych

Możliwości projektowe ścian trójwarstwowych

Konstrukcyjna warstwa betonowa ściany projektowana jest o grubości powyżej 12 cm z odpowiednim zbrojeniem pełniąc funkcję ściany nośnej, współpracując z konstrukcją nośną budynku przez żelbetowe lub stalowe złącza. Środkowa warstwa izolacyjna projektowana jest zgodnie z wymaganą izolacyjnością termiczną. Grubość betonowej warstwy elewacyjnej wynosi zazwyczaj od 6 do 8 cm.

Transport ścian warstwowych

Transport ścian trójwarstwowych

Ściany w większości są transportowane w pozycji wbudowania, czyli w pionie. W zależności od wysokości ściany mogą być transportowane na zwykłej naczepie (elementy do wysokości 2,5m), na naczepie niskopodwoziowej (do wysokości 2,8m) lub w przyczepie typu "wanna" (ponad 2,8m wysokości). Ściany transportowane na zwykłej naczepie oraz niskopodwoziowej muszę być umieszczone w specjalnych stojakach. W przypadku naczep typu "wanna" ściany układane są na specjalnej podłodze, która jest częścią naczepy. Platforma zostawiana jest na placu budowy, do czasu zamontowania wszysktich elementów.

Montaż ścian warstwowych

Montaż ścian trójwarstwowych

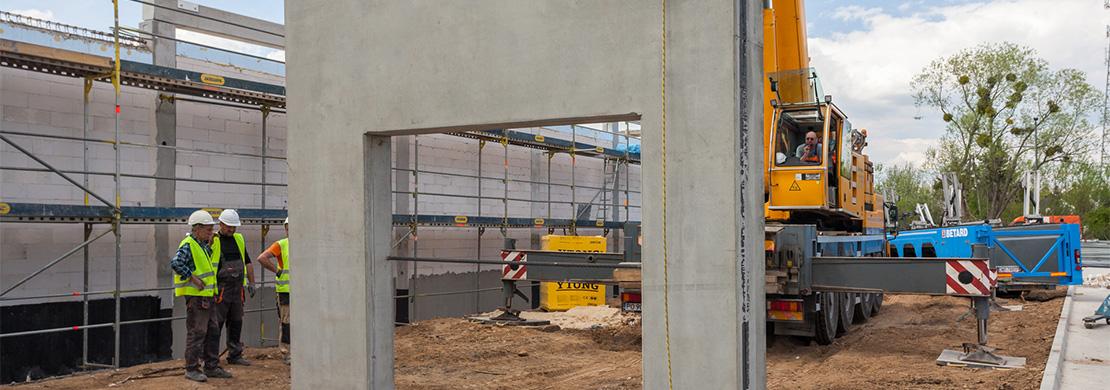

W niskich budynkach montaż elementów odbywa się bezpośrednio z samochodu, przy użyciu żurawia samojezdnego. Zdarzają się elementy, posiadające duże gabaryty, o ciężarze nawet do 20 T, które wymagają specjalistycznego dźwigu do montażu na budowie.

(1)

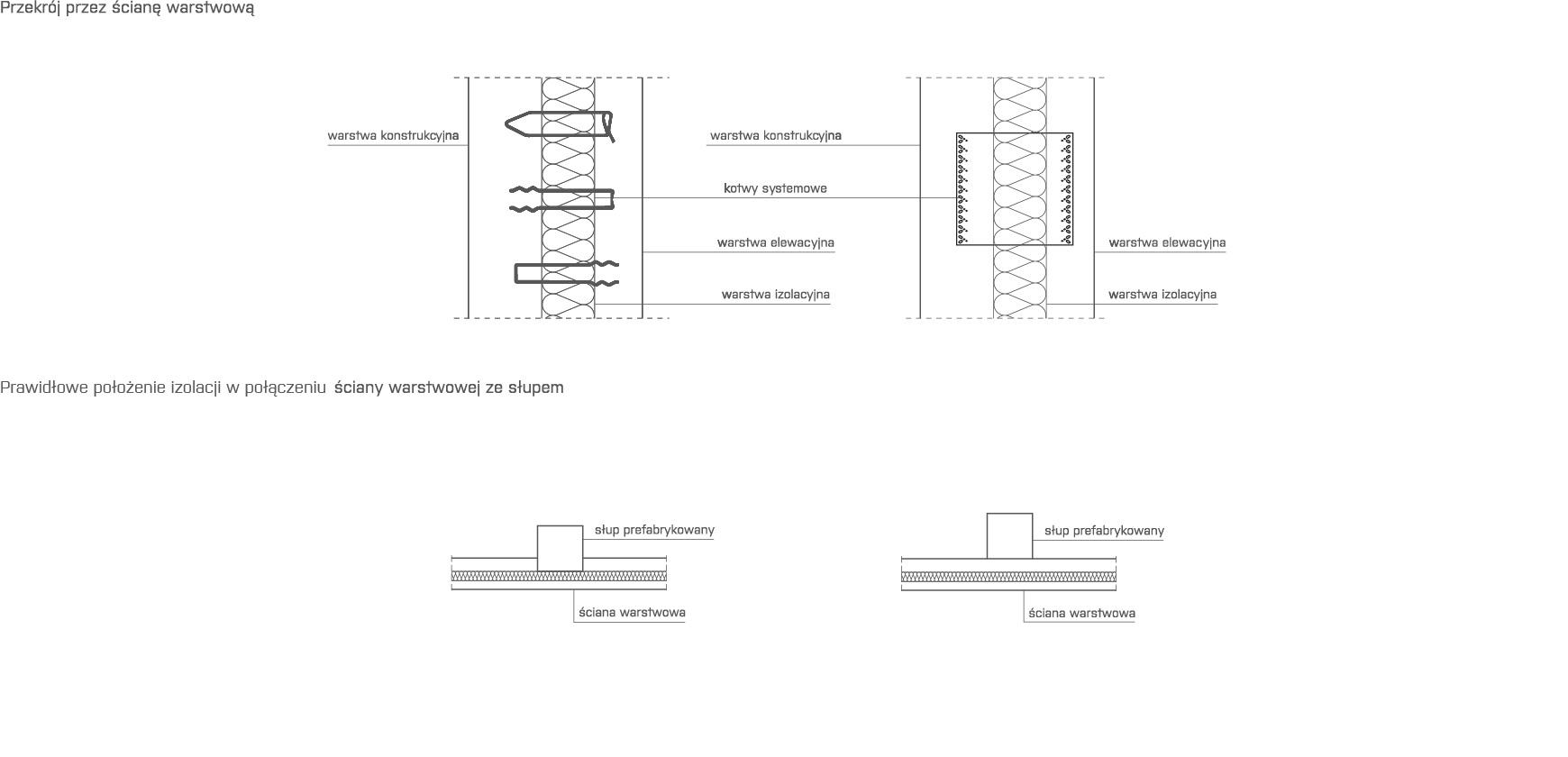

DETALE TECHNICZNE

GALERIA PRODUKTU

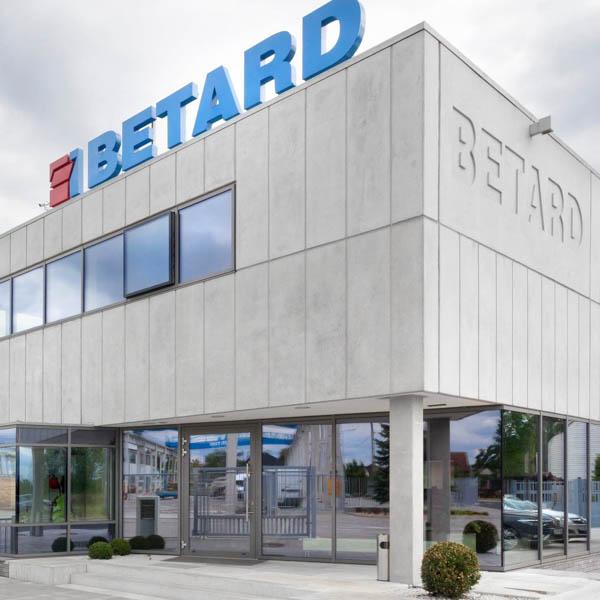

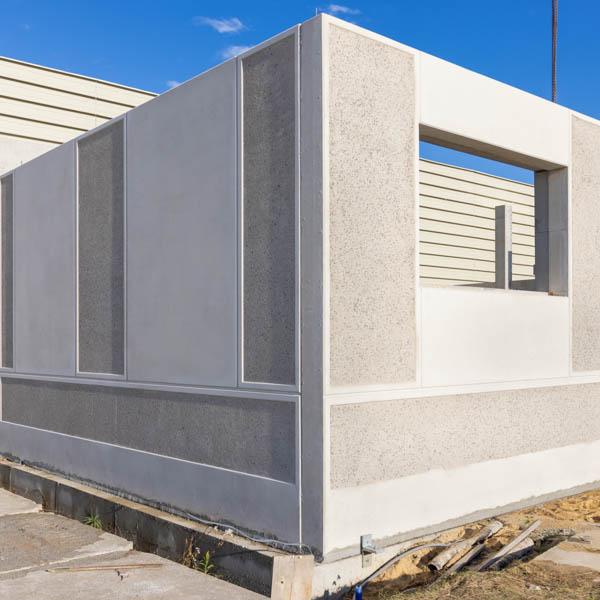

Prefabrykowane ściany warstwowe z płukaną warstw elewacyjną
OTWÓRZ ZDJĘCIE

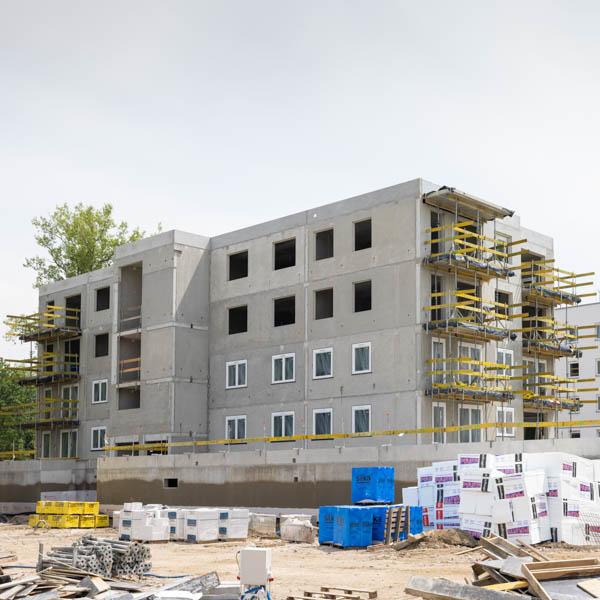

Prefabrykowane ściany warstwowe z powierzchnią od matrycy na osiedlu mieszkaniowym
OTWÓRZ ZDJĘCIE

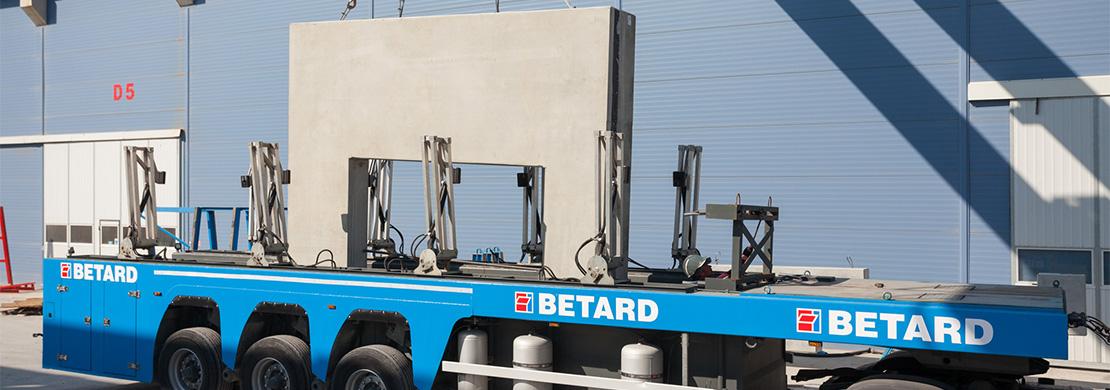

Transport prefabrykowanych ścian warstwowych
OTWÓRZ ZDJĘCIE

POBIERZ DOKUMENTY DOSTĘPNE DLA TEGO PRODUKTU

  • Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Bydgoszcz | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • Certyfikat | Kielce1 | El. ścian
    CERTYFIKATY
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Długołęka | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Bydgoszcz | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Gajków | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Kielce1 | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Przywory | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
  • dwu | Wieruszów | El. ścian
    DEKLARACJE
    ZOBACZ plikZOBACZPOBIERZ plikPOBIERZ
    • (5)

    POWIĄZANE PRODUKTY

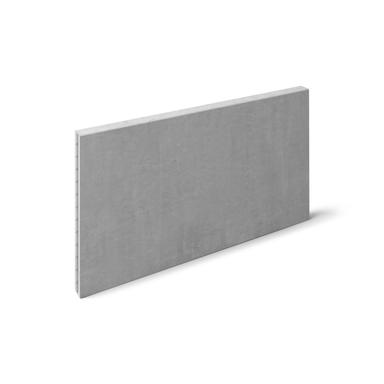

    Ściana pełna - mieszkaniowe - PROFIL

    Ściany

    Ściana pełna

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Szybkość

    Szybkość realizacji

    Oszczędność prac budowlanych

    Minimalizacja sprzętu na budowie oraz ograniczenie prac związanych z szalowaniem

    Jakość

    Wysoka jakość elementów

    Estetyka

    Jedna strona od formy, fazowane krawędzie

    Wytrzymałość

    Klasa betonu min. C30/37

    certyfikaty

    Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | El. ścian

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
    Ściana zespolona - wizualizacja produktu

    Ściany

    Ściana zespolona

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    Montaż

    Szybkość i łatwość montażu

    Powierzchnia

    Gładka powierzchnia zewnętrzna ściany z obu stron

    Tynkowanie

    Brak konieczności tynkowania ścian

    Szczelność

    Możliwość uzyskania szczelności w systemie białej wanny przy zastosowaniu odpowiednich materiałów

    Montaż

    Montaż elementów niezależnie od warunków atmosferycznych

    Szalunek tracony

    Płyty pełniące rolę szalunku traconego zawierającego zbrojenie główne ściany

    certyfikaty

    Certyfikat | Długołęka Wieruszów Przywory Gajków | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Długołęka | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Gajków | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce1 | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. ścian

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | El. ścian

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie
    Płyta balkonowa wizualizacja

    Balkony

    Płyta balkonowa

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    JAKOŚĆ

    Wysoka jakość elementów

    ŁĄCZNIKI SYSTEMOWE

    Systemowe łączniki termoizolacyjne, które kompensują przemieszczenia, spowodowane różnicą temperatur i tym samym przeciwdziałają zarysowaniom

    ODWODNIENIE

    Możliwe odwodnienie do rur spustowych - eliminacja istotnych zacieków na krawędziach pionowych

    TRWAŁOŚĆ

    Wysoka trwałość elementów w odpowiedniej klasie mrozoodporności i wodoszczelności

    SZYBKOŚĆ

    Szybkość realizacji

    WYKOŃCZENIE

    Możliwość wyeksponowania elementów w surowym betonie, również barwionym w masie

    deklaracje

    kdwu | Długołęka | El. balkonów

    Zobacz plikPobierz plik

    deklaracje

    kdwu | Przywory | El. balkonów

    Zobacz plikPobierz plik

    deklaracje

    kdwu | Wieruszów | El. balkonów

    Zobacz plikPobierz plik

    deklaracje

    kdwu | Kielce I | El. balkonów

    Zobacz plikPobierz plik

    deklaracje

    kdwu | Kielce II | El. balkonów

    Zobacz plikPobierz plik

    deklaracje

    kdwu | Gajków | El. balkonów

    Zobacz plikPobierz plik

    deklaracje

    dwu | Bydgoszcz | El. balkonów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Kielce I Kielce II Gajków | El. balkonów

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Bydgoszcz | El. balkonów

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

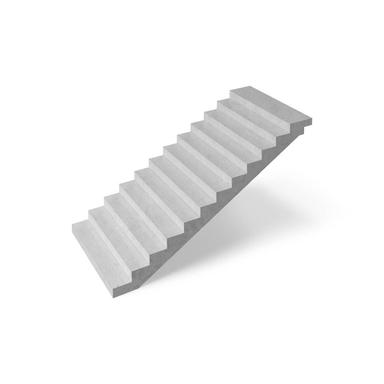

    Biegi schodowe prefabrykowane

    Elementy klatek schodowych

    Biegi schodowe i spoczniki

    ZOBACZ

    POBIERZ DOKUMENTY

    CECHY PRODUKTU

    SZYBKOŚĆ

    Szybka realizacja na budowie

    JAKOŚĆ

    Wysoka jakość elementów oraz powtarzalność

    TECHNOLOGIA BEZSZALUNKOWA

    Eliminacja skomplikowanego, czasochłonnego szalowania i zbrojenia na budowie oraz rozszalowania

    KOMUNIKACJA NA PLACU BUDOWY

    Zapewniona komunikacja w czasie wznoszenia kondygnacji

    POWIERZCHNIA

    Dolna powierzchnia niewymagająca tynkowania (nadaje się do malowania)

    DOPASOWANIE

    Możliwość formowania elementu w pozycji odwrotnej (negatyw)

    deklaracje

    dwu | Długołęka | El. biegów schodowych

    Zobacz plikPobierz plik

    deklaracje

    dwu | Przywory | El. biegów schodowych

    Zobacz plikPobierz plik

    deklaracje

    dwu | Kielce I | El. biegów schodowych

    Zobacz plikPobierz plik

    deklaracje

    dwu | Wieruszów | El. biegów schodowych

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Długołęka Przywory Wieruszów Kielce2 | El. biegów schodowych

    Zobacz plikPobierz plik

    certyfikaty

    Certyfikat | Kielce I | El. biegów schodowych

    Zobacz plikPobierz plik
    POBIERZ WSZYSTKIE DOKUMENTYPobierz wszystkie

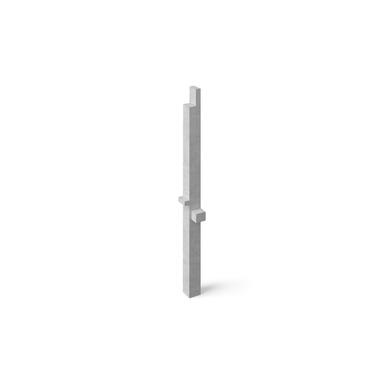

    Słup żelbetowy - wizualizacja produktu
